Giải pháp lắp ghép và tạo ren cho vật liệu mỏng, vật liệu mềm hoặc vị trí chỉ thao tác được một phía: đinh rút, tán rút, ren cấy và linh kiện hàn – kèm tư vấn dụng cụ lắp đặt phù hợp.

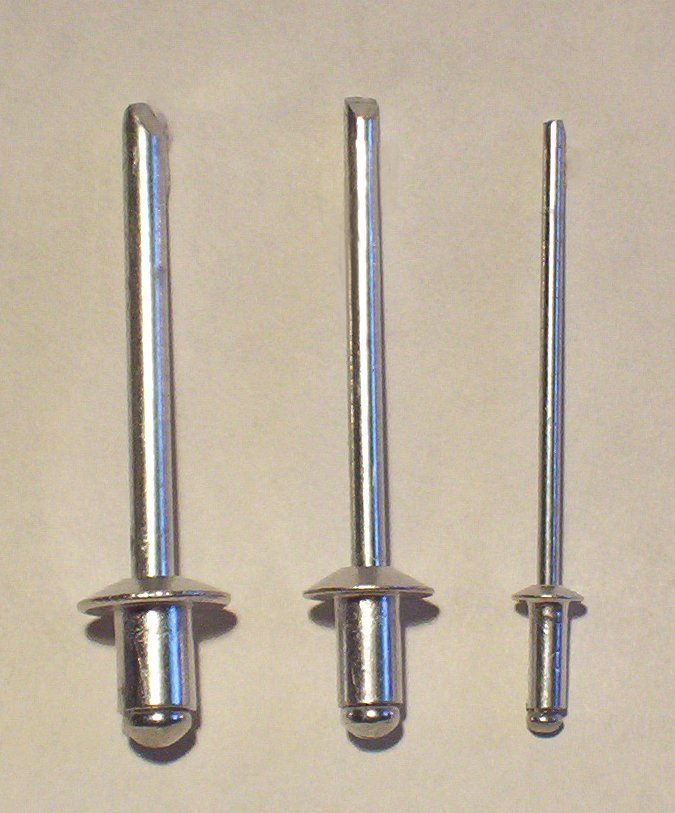

ISO 15977 – 15983 · DIN 7337
Nhôm, thép, inox; đầu dù hoặc đầu chìm; loại kín nước, loại chịu lực.
| Ø đinh d | Lỗ khoan | Ø đầu dk |
|---|---|---|
| 2.4 | 2.5 | 5.0 |
| 3.2 | 3.3 | 6.5 |
| 4.0 | 4.1 | 8.0 |
| 4.8 | 4.9 | 9.5 |
| 6.4 | 6.5 | 13.0 |
Đinh rút đầu dù theo ISO 15977 – 15983. Chiều dài chọn theo tổng chiều dày vật liệu ghép. Đơn vị: mm.
Báo giá mặt hàng này →

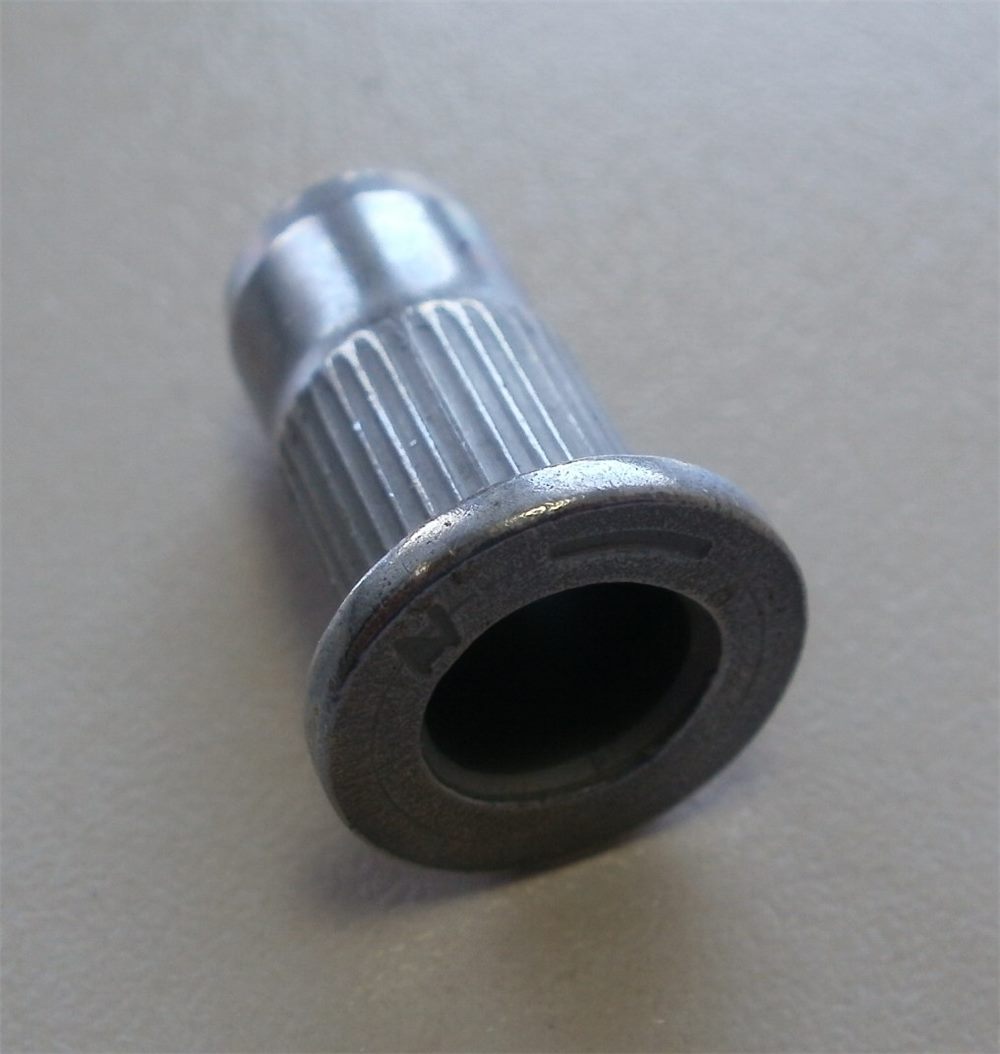

M3 – M12
Tạo ren trong trên ống, tấm mỏng; thân tròn, thân lục giác, đầu dẹt, đầu chìm.
| Cỡ ren | Lỗ khoan | Kiểu thân |
|---|---|---|
| M3 | 5.0 | Tròn / lục giác |
| M4 | 6.0 | Tròn / lục giác |
| M5 | 7.0 | Tròn / lục giác |
| M6 | 9.0 | Tròn / lục giác |
| M8 | 11.0 | Tròn / lục giác |
| M10 | 13.0 | Tròn |
Lỗ khoan tham khảo cho tán rút thép thân tròn đầu dẹt. Kích thước chính xác theo từng mã và chiều dày tấm. Đơn vị: mm.
Báo giá mặt hàng này →
M4 – M10
Tạo ren ngoài từ một phía, thay cho bu lông hàn.
| Thông số | Giá trị |
|---|---|
| Cỡ ren | M4 – M10 |
| Chiều dài ren | 10 – 40 mm |
| Kiểu | Thân tròn / lục giác; đầu dẹt / đầu chìm |
| Vật liệu | Thép mạ kẽm, inox 304 |
| Lắp đặt | Rút bằng dụng cụ rút tán, thao tác một phía |
Lỗ khoan và phạm vi kẹp theo từng mã. Đơn vị: mm.
Báo giá mặt hàng này →

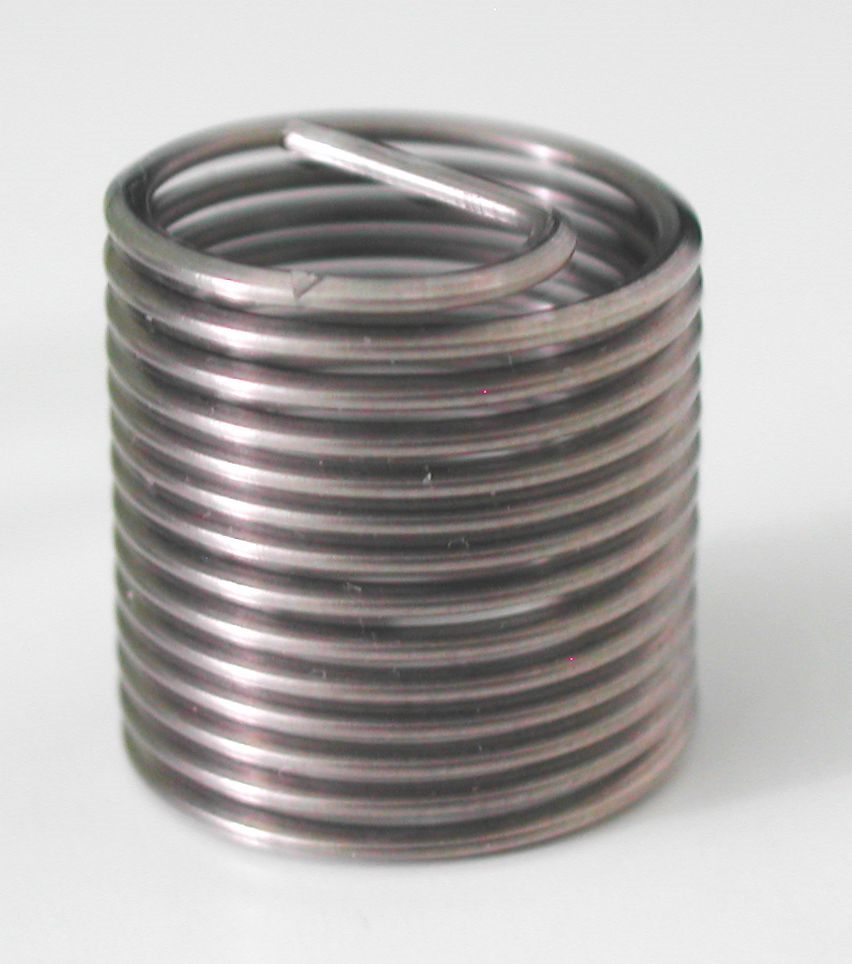

DIN 8140 · M2 – M24
Phục hồi ren hỏng, tăng độ bền ren trên nhôm, gang, hợp kim nhẹ.
| Cỡ ren | Mũi khoan STI (tham khảo) | Chiều dài ren cấy |
|---|---|---|
| M3 × 0.5 | 3.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M4 × 0.7 | 4.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M5 × 0.8 | 5.2 | 1d · 1.5d · 2d · 2.5d · 3d |
| M6 × 1 | 6.3 | 1d · 1.5d · 2d · 2.5d · 3d |
| M8 × 1.25 | 8.4 | 1d · 1.5d · 2d · 2.5d · 3d |
| M10 × 1.5 | 10.5 | 1d · 1.5d · 2d · 2.5d · 3d |
| M12 × 1.75 | 12.5 | 1d · 1.5d · 2d · 2.5d · 3d |
Ren cấy dây theo DIN 8140. Cần mũi taro STI tương ứng; mũi khoan chỉ để tham khảo. Đơn vị: mm.
Báo giá mặt hàng này →

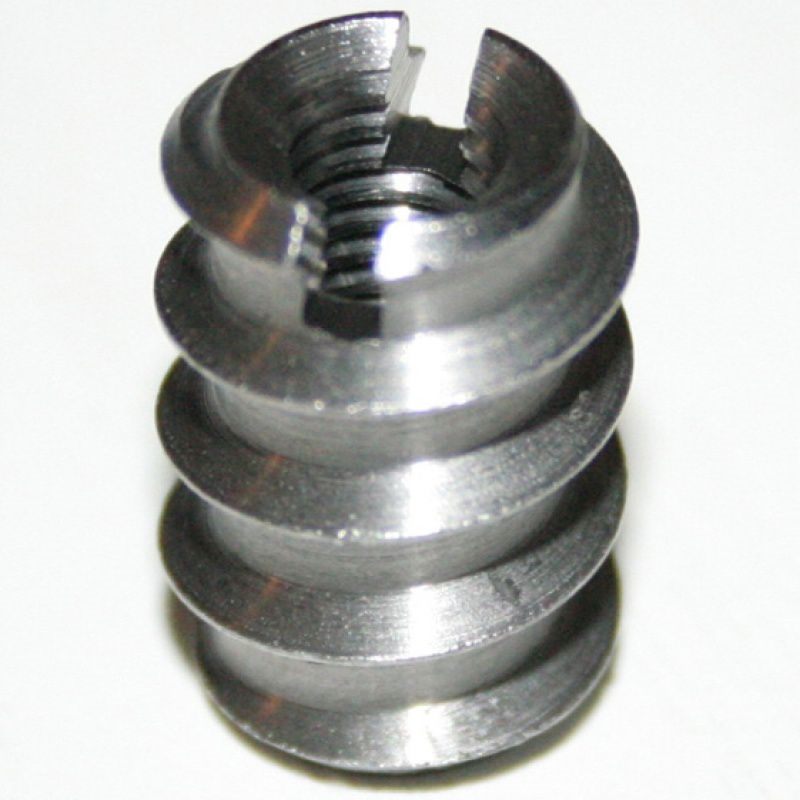

Self-tapping · Heat-set
Ốc cấy tự taro cho kim loại, ốc cấy nhiệt / ép cho chi tiết nhựa.
| Kiểu | Cỡ ren | Vật liệu | Phù hợp |
|---|---|---|---|
| Ốc cấy tự taro | M3 – M16 | Thép, inox | Nhôm, gang, gỗ |
| Ốc cấy nhiệt | M2 – M8 | Đồng thau | Nhựa nhiệt dẻo |
| Ốc cấy ép | M2 – M8 | Đồng thau | Nhựa, chi tiết đúc |
| Ốc cấy khóa then | M4 – M20 | Thép, inox | Phục hồi ren chịu lực |
Kích thước lỗ khoan theo hướng dẫn của từng loại ốc cấy. Đơn vị: mm.
Báo giá mặt hàng này →
DIN 929 · DIN 928 · ISO 13918
Tán hàn lục giác, vuông và trụ ren hàn cho khung thép, thân xe.
| Cỡ ren | Cỡ cờ lê s | Chiều cao m |
|---|---|---|
| M5 | 8 | 4 |
| M6 | 10 | 5 |
| M8 | 14 | 6.5 |
| M10 | 17 | 8 |
| M12 | 19 | 10 |
Tán hàn lục giác theo DIN 929. Tán hàn vuông DIN 928, trụ ren hàn ISO 13918 theo yêu cầu. Đơn vị: mm.
Báo giá mặt hàng này →| Tiêu chuẩn | ISO 15977 – 15983, DIN 7337, DIN 8140, DIN 929 / 928, ISO 13918 |
|---|---|
| Kích thước thông dụng | Đinh rút Ø2.4 – Ø6.4 mm; tán rút M3 – M12; ren cấy M2 – M24 |
| Vật liệu | Nhôm, thép mạ kẽm, inox 304 / 316, đồng thau |
| Dụng cụ đi kèm | Kìm rút tay, súng rút khí nén / pin, bộ dụng cụ lắp ren cấy |
Tán rút lắp từ một phía, phù hợp ống và sản phẩm đã hoàn thiện. Tán tự giữ cần ép hai phía nhưng chắc chắn, gọn hơn cho sản xuất hàng loạt tấm mỏng. Chúng tôi sẽ tư vấn theo kết cấu thực tế.
Có. Cần mũi taro chuyên dụng (STI) và dụng cụ lắp tương ứng với từng cỡ ren. Chúng tôi cung cấp đồng bộ ren cấy và dụng cụ.
Đinh rút thép hoặc inox, loại kết cấu (structural) có lực cắt và lực kéo cao hơn loại nhôm thông thường. Vui lòng cho biết vật liệu và độ dày cần ghép.
Gửi mã hàng, số lượng hoặc bản vẽ. Chúng tôi sẽ liên hệ lại để làm rõ thông số và gửi phương án phù hợp.
